A-DSQ(ZN)L2Y
Lichtwellenleiterkabel mit Aluminiumband für die Schachtinstallation.
Description
Kabel für die Schachtinstallation

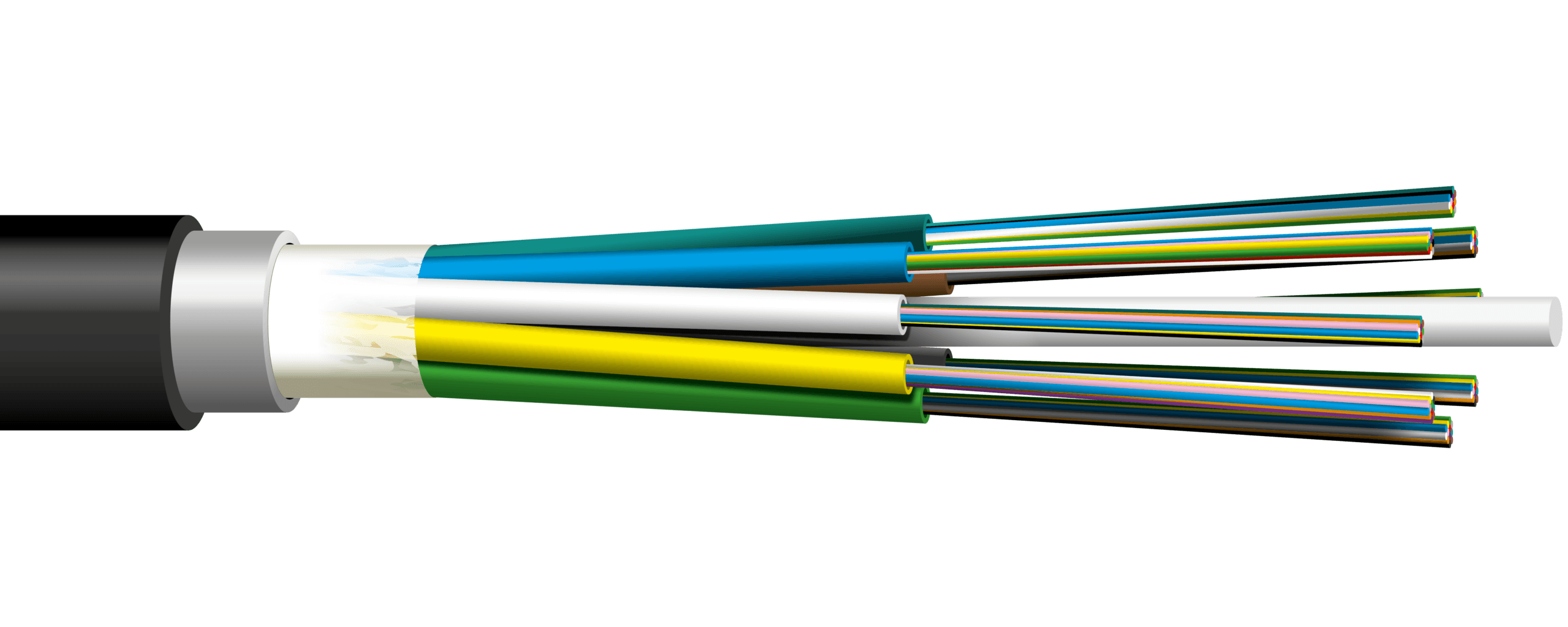

A-DSQ(ZN)L2Y ist ein Kabel, das sich für die Schachtinstallation durch Ziehen oder Einblasen eignet. Die Sekundärcoatingröhren sind um den zentralen Festigkeitsträger herum verseilt, und das Kabel wird durch ein polymerbeschichtetes Aluminiumband geschützt.
Aufbau
- Lichtwellenleiter: Farbige Einmodenfasern gemäß Norm ITU-T G.652.D.
- Sekundärcoating: Mit Gel gefüllte Bündeladern aus thermoplastischem Polymer.
- Füllstoffe: Füllstoffe aus schwarzem Kunststoff, falls zutreffend.
- Zentraler Festigkeitsträger: Glasfaserverstärkter Kunststoff (GFK).
- Kabelseelenverseilung: Die Sekundärcoatingröhren und Füllstoffe (falls erforderlich) sind um den zentralen Festigkeitsträger herum in zwei Lagen SZ-verseilt.
- Wasserblockierung: Trockenelemente für die Wasserblockierung.
- Reißfaden: Eine nichtmetallische Aufreißkordel befindet sich unter den Ummantelungslagen.
- Feuchtigkeitssperre: Polymerbeschichtetes Aluminiumband, in Längsrichtung überlappend gewickelt. Nenndicke des Bandes: 0,15 mm.
- Mantel: Die Kabelummantelung besteht aus UV-beständigem schwarzem Polyethylen hoher Dichte (HDPE). Mantelnenndicke: 1,5 mm (≥288F 1,8 mm).
- Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Chargennummer – Herstellungsjahr – Längenkennzeichnung.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| Max. zulässige Zugspannung während der Installation | 3000 N |
| Druckfestigkeit mit 100-mm-Platte | 3000 N |
| Temperaturbereich während des Betriebs | -45 - +70 ºC |
| Temperaturbereich während der Installation | -15 - +60 ºC |
| Brandverhalten (CPR) | Fca |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| L10542 | 1x12xSML | 13.2 mm | 126 kg/km | 4000 m | K16 |
| L10543 | 2x12xSML | 13.2 mm | 128 kg/km | 4000 m | K16 |
| L10544 | 4x12xSML | 13.2 mm | 131 kg/km | 4000 m | K16 |
| L10528 | 8x12xSML | 15.0 mm | 170 kg/km | 4000 m | K18 |
| L10459 | 16x12xSML | 18.4 mm | 249 kg/km | 4000 m | K22 |
| L10514 | 12x2x12xSML | 20.5 mm | 298 kg/km | 4000 m | K22 |
| L10512 | 16x2x12xSML | 20.5 mm | 303 kg/km | 4000 m | K22 |
| L10379 | 18x2x12xSML | 20.5 mm | 305 kg/km | 4000 m | K22 |
