A-EQ(SR)(2ZM)2Y
Neues Lichtwellenleiterkabel für die Erdverlegung mit verbesserten Haltbarkeits- und Handhabungseigenschaften.
Description

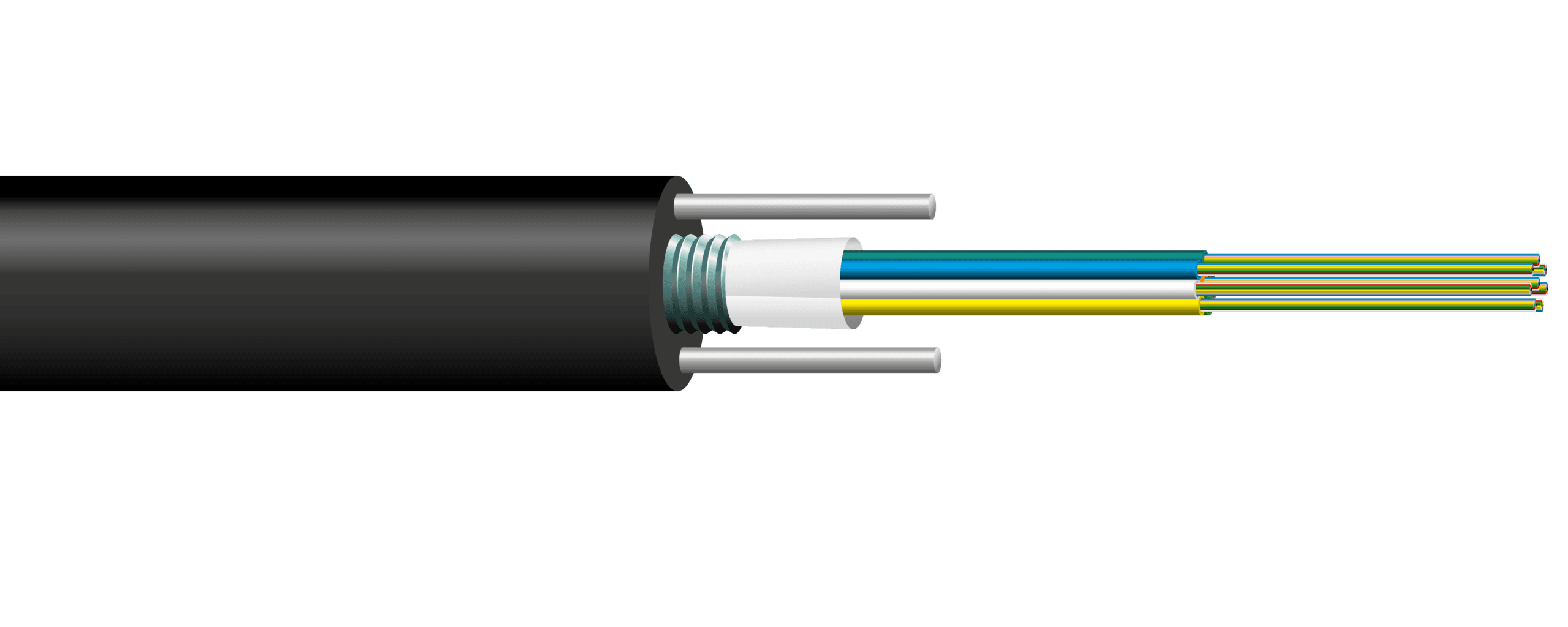

A-EQ(SR)(2ZM)2Y ist ein Lichtwellenleiterkabel mit neuartigem biegbarem Aufbau. Die Fasern befinden sich in dünnwandigen Bündeladern aus weichem Elastomermaterial, weshalb das Kabel wesentlich biegbarer ist als herkömmliche PBT-Bündeladern.
Aufbau
- Lichtwellenleiter: Farbige Einmodenfasern gemäß ITU-T G.652.D.
- Sekundärcoating: Biegbare farbcodierte Fasermodule. Fasern befinden sich in dünnwandigen Röhren aus weichem Elastomermaterial.
- Umhüllung: Wasserabweisendes Band.
- Schutz / Feuchtigkeitssperre: Polymerbeschichtetes gewelltes Stahlband, in Längsrichtung überlappend gewickelt. Nenndicke des Stahlbandes: 0,15 mm.
- Festigkeitsträger: Zwei 1,6-mm-Stahldrähte mit hoher Zugbelastungsfestigkeit im Mantel.
- Mantel: UV-beständiges schwarzes Polyethylen-Compound (HDPE). Mantelnenndicke: 3,0 mm.
- Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Chargennummer – Herstellungsjahr – Längenkennzeichnung.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| Maximal zulässige Zugspannung während der Installation | 5000 N |
| Temperaturbereich während des Betriebs | -45 - +70 ºC |
| Temperaturbereich während der Installation | -15 - +70 ºC |
| Druckfestigkeit mit 100-mm-Platte | 7000 N |
| Brandverhalten (CPR) | Fca |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| L10669 | 2x12xSML | 13.4 mm | 165 kg/km | 6000 m | K20 |
| L10628 | 4x12xSML | 13.4 mm | 169 kg/km | 6000 m | K20 |
| L10629 | 8x12xSML | 14.4 mm | 190 kg/km | 6000 m | K22 |
| L10630 | 16x12xSML | 16.5 mm | 236 kg/km | 6000 m | K22 |
| L10631 | 24x12xSML | 17.8 mm | 267 kg/km | 4000 m | K22 |
| L10755 | 16x24xSML | 18.8 mm | 288 kg/km | 4000 m | K22 |
| L10756 | 18x24xSML | 18.8 mm | 295 kg/km | 4000 m | K22 |
| L10759 | 1x12xSML+1x12xOM3 | 13.4 mm | 165 kg/km | 2000 m | K12 |
| L10760 | 2x12xSML+2x12xOM3 | 13.4 mm | 169 kg/km | 2000 m | K12 |
| L10761 | 4x12xOM3 | 13.4 mm | 169 kg/km | 2000 m | K12 |
