Universalkabel für Innenraum- / Außeninstallation Valmistettu omassa tehtaassa
U-BQ(ZN)H B2ca
Universelles nichtmetallisches Lichtwellenleiterkabel für Innen- und Außenanwendungen (Schachtinstallation in der Erde).
Description
Universalkabel für Innenraum- / Außeninstallation
Kein Gel in den Bündeladern bzw. der Kabelseele.

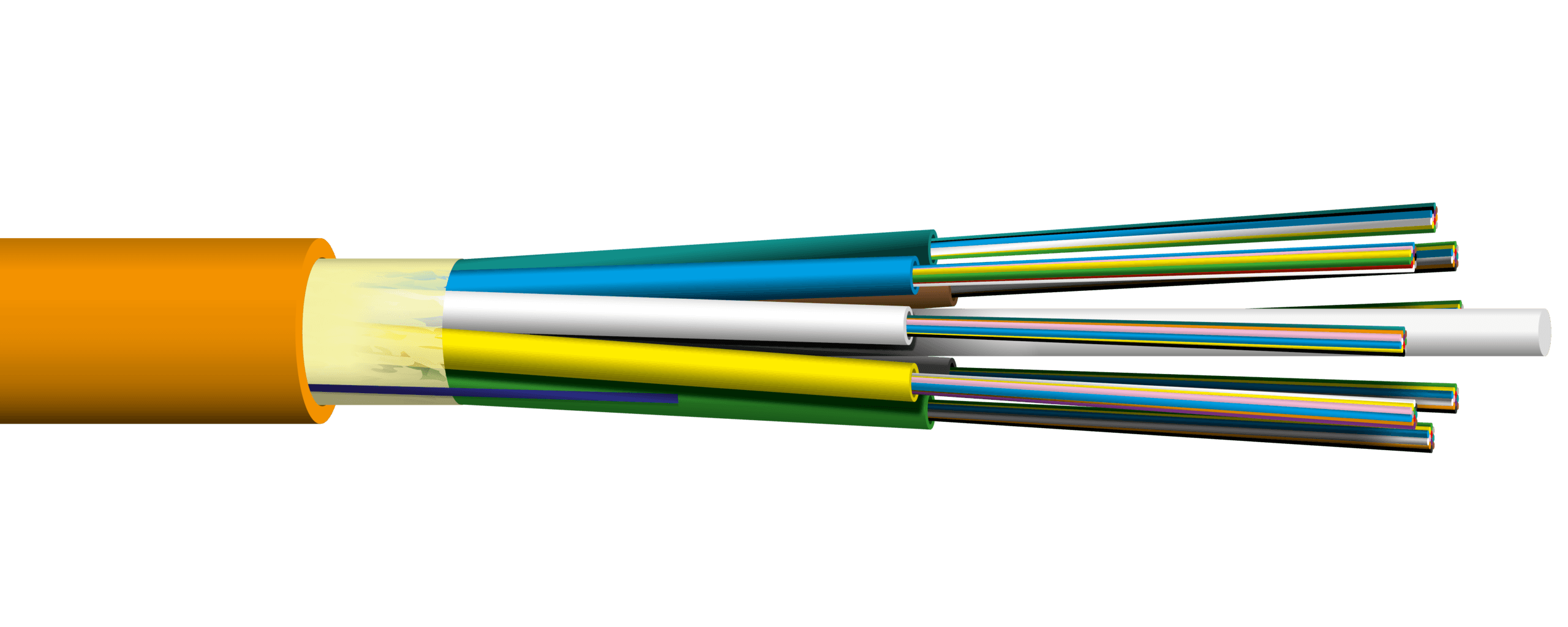

Aufbau
- Lichtwellenleiter: Farbige Einmodenfasern gemäß ITU-T G.652.D.
- Sekundärcoating: Trockenbündeladern aus thermoplastischem Material. Wasser abweisendes Garn in jeder Röhre.
- Füllstoffe: Kunststoff-Füllstoffe, falls zutreffend.
- Zentraler Festigkeitsträger: Glasfaserverstärkter Kunststoff.
- Kabelseelenverseilung: Sekundärcoatingröhren und Füllstoffe (falls erforderlich) sind um den zentralen Festigkeitsträger herum SZ-verseilt.
- Wasserblockierung: Auf der Kabelseele befinden sich Trockenelemente für die Wasserblockierung.
- Umhüllung: Schwer entflammbares Band
- Reißfaden: Eine nichtmetallische Aufreißkordel befindet sich unter der Ummantelung.
- Mantel: Schwer entflammbarer, halogenfreier und UV-beständiger Kunststoff (LSZH). Mantelfarbe: orange. Kleinste zulässige Manteldicke: 1,3 mm. Mantelnenndicke: 1,5 mm.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Product | Type | Features | Fibre Count |
|---|---|---|---|
| U-BQ(ZN)H B2ca | Universalkabel für Innenraum- / Außeninstallation | Brandschutzklasse Cca, Mittelspannweite, Nicht-metallisch, Trockene Konstruktion | 1-12, 144-192, 24-96 |
| Property | |
|---|---|
| Max. zulässige Zugspannung | 1500 N |
| Druckfestigkeit mit 100-mm-Platte | 1000 N |
| Temperaturbereich bei Betrieb, Lagerung, Transport | -45 - +60 °C |
| Temperaturbereich während der Installation | -15 - +60 °C |
| Brandverhalten (CPR) | B2ca - s1a, d0, a1 |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| L11104 | 1x12xSML | 10.7 mm | 106 kg/km | 2000 m | K11 |
| L11105 | 2x12xSML | 10.7 mm | 106 kg/km | 2000 m | K11 |
| L11106 | 4x12xSML | 10.7 mm | 108 kg/km | 2000 m | K11 |
| L11107 | 8x12xSML | 12.2 mm | 141 kg/km | 2000 m | K12 |
| L11234 | 8x24xG.657.A1 200u | 12.2 mm | 144 kg/km | 2000 m | K11 |
| L11144 | 4x12xOM3 | 10.7 mm | 108 kg/km | 2000 m | K11 |
| L11668 | 4x12xOM4 | 10.7 mm | 108 kg/km | 2000 m | K11 |
| L11142 | 1x12xOS2+1x12xOM3 | 10.7 mm | 106 kg/km | 2000 m | K11 |
| L11143 | 2x12xOS2+2x12xOM3 | 10.7 mm | 108 kg/km | 2000 m | K11 |
| L11667 | 1x12xOS2+1x12xOM4 | 10.7 mm | 106 kg/km | 2000 m | K11 |
| L11510 | 2x12xOS2+2x12xOM4 | 10.7 mm | 108 kg/km | 2000 m | K11 |
