Universalkabel für Innenraum- / Außeninstallation Valmistettu omassa tehtaassa
U-VQ(ZN)BH Dca
Nichtmetallisches dicht gepuffertes Lichtwellenleiterkabel für FTTX-Anwendungen im Innen- und Außenbereich (Steig-, Verteil- und Stichkabel).
Description
Universalkabel für Innenraum- / Außeninstallation
Unsere Produktpalette umfasst eine als Dca -s2, d2, a2 klassifizierte U-VQ(ZN)BH-Originalausführung und eine als Cca -s1b, d0, a1 klassifizierte weiterentwickelte Ausführung.

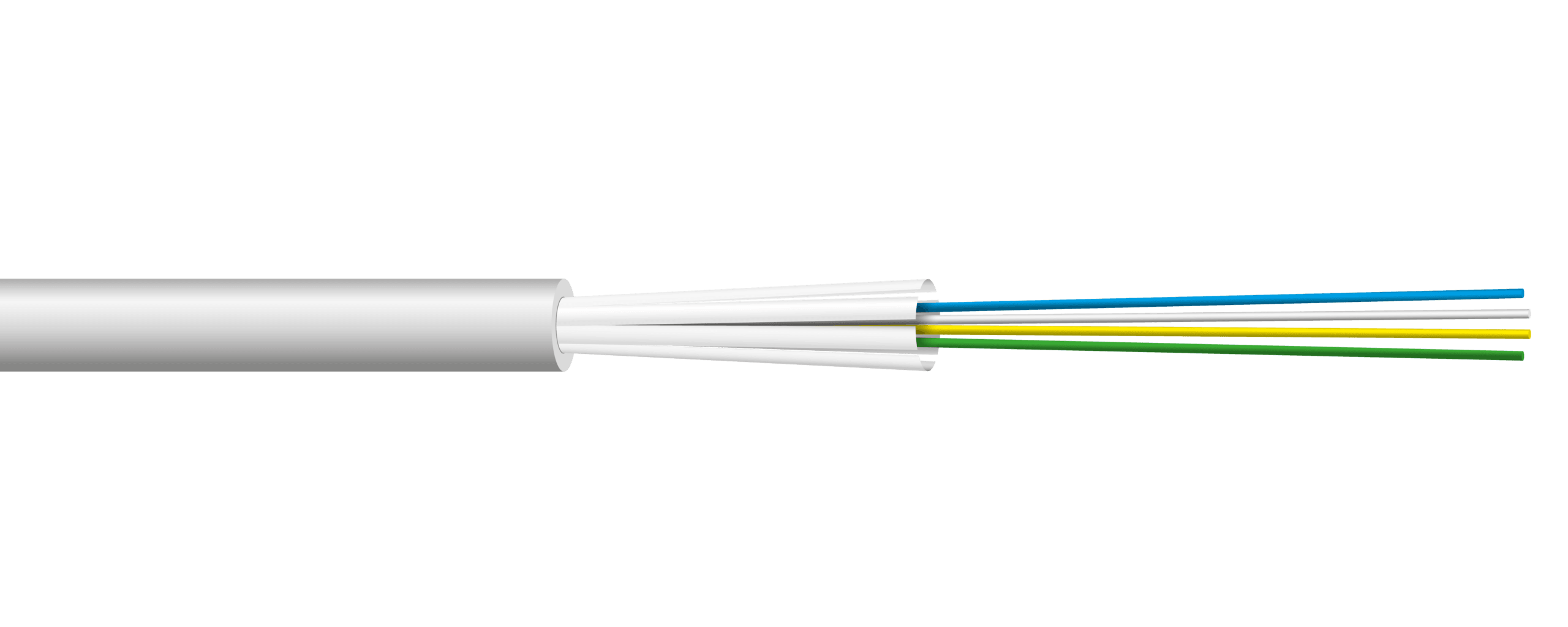

Aufbau
- Lichtwellenleiter: Einmodenfasern gemäß ITU-T G.657.A1. Fasern sind darüber hinaus auch ITU-T G.652.D-normenkonform.
- Sekundärcoating: Vollader, 900 μm Außendurchmesser.
- Festigkeitsträger: Glasgarne mit Wasser abweisender Beschichtung unter der Ummantelung.
- Mantel: Schwer entflammbarer, halogenfreier und UV-beständiger Kunststoff (LSZH). Ummantelungsfarbe: hellgrau, RAL 7035. Die Mantelnenndicke der ursprünglichen Ausführung: 1,0 mm. Kabel gemäß IEC 60332-1-2 und IEC 60332-3 schwer entflammbar.
- Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Herstellungsjahr – Längenkennzeichnung.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| Max. zulässige Zugspannung während der Installation | 500 N |
| Druckfestigkeit mit 100-mm-Platte | 2000 N |
| Temperaturbereich während des Betriebs | -45 - +60 °C |
| Temperaturbereich bei Installation, Lagerung, Transport | -15 - +60 °C |
| Brandverhalten (CPR) | Dca -s2,d2,a2 |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| - | 2xG.657.A1 | 5.3 mm | 28 kg/km | 2000 m | P6 |
| L10917 | 4xG.657.A1 | 5.3 mm | 28 kg/km | 2000 m | P6 |
| L10926 | 4xG.657.A1 | 5.3 mm | 28 kg/km | 500 m | P4 |
