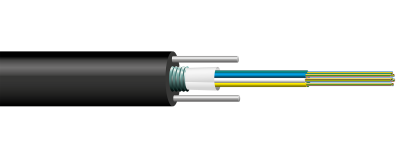

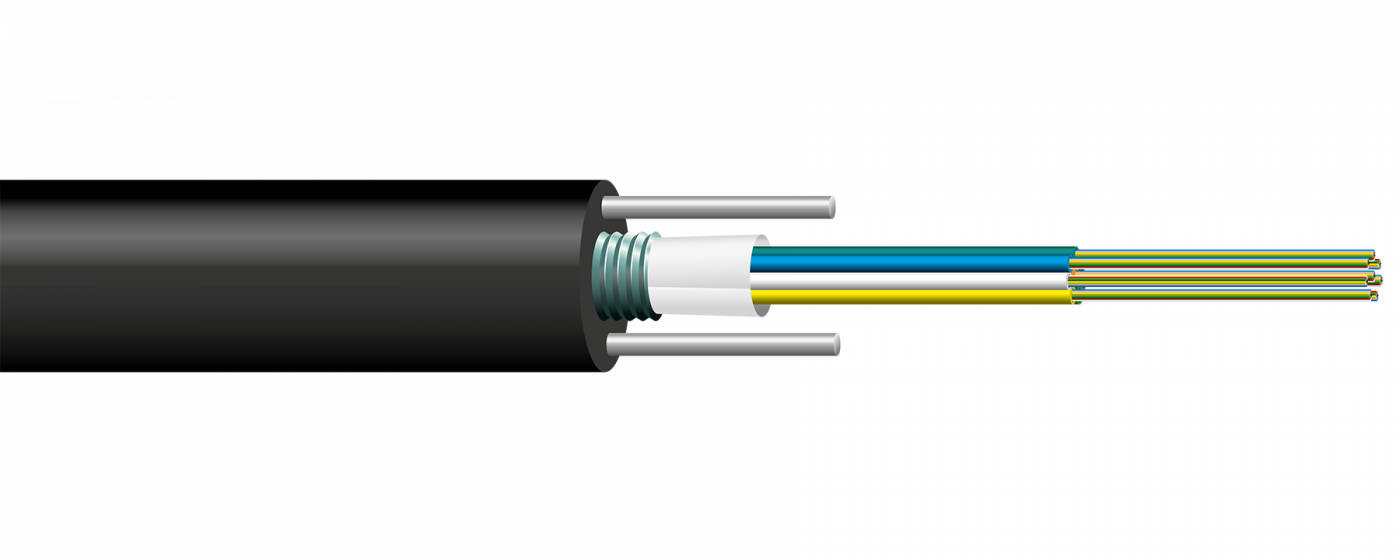

A-EQ(SR)(2ZM)2Y ist ein Lichtwellenleiterkabel mit neuartigem biegbarem Aufbau. Die Fasern befinden sich in dünnwandigen Bündeladern aus weichem Elastomermaterial, weshalb das Kabel wesentlich biegbarer ist als herkömmliche PBT-Bündeladern.

Aufbau

  • Lichtwellenleiter: Farbige Einmodenfasern gemäß ITU-T G.652.D.
  • Sekundärcoating: Biegbare farbcodierte Fasermodule. Fasern befinden sich in dünnwandigen Röhren aus weichem Elastomermaterial.
  • Umhüllung: Wasserabweisendes Band.
  • Schutz / Feuchtigkeitssperre: Polymerbeschichtetes gewelltes Stahlband, in Längsrichtung überlappend gewickelt. Nenndicke des Stahlbandes: 0,15 mm.
  • Festigkeitsträger: Zwei 1,6-mm-Stahldrähte mit hoher Zugbelastungsfestigkeit im Mantel.
  • Mantel: UV-beständiges schwarzes Polyethylen-Compound (HDPE). Mantelnenndicke: 3,0 mm.
  • Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Chargennummer – Herstellungsjahr – Längenkennzeichnung.

Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.

Nestor-Code Größe Durchmesser Gewicht Länge Trommel
L10669 2x12xSML 13,4 mm 165 kg/km 6000 m K20
L10628 4x12xSML 13,4 mm 169 kg/km 6000 m K20
L10629 8x12xSML 14,4 mm 190 kg/km 6000 m K22
L10630 16x12xSML 16,5 mm 236 kg/km 6000 m K22
L10631 24x12xSML 17,8 mm 267 kg/km 4000 m K22
L10755 16x24xSML 18,8 mm 288 kg/km 4000 m K22
L10756 18x24xSML 18,8 mm 295 kg/km 4000 m K22



Mit OM3-Faser

Nestor-Code Größe Durchmesser Gewicht Länge Trommel
L10757

1x4xSML+1x4xOM3

13,4 mm 163 kg/km 2000 m K12
L10758

1x8xSML+1x8xOM3

13,4 mm 164 kg/km 2000 m K12
L10759

1x12xSML+1x12xOM3

13,4 mm 165 kg/km 2000 m K12
L10760

2x12xSML+2x12xOM3

13,4 mm 169 kg/km 2000 m K12
L10761 4x12xOM3 13,4 mm 169 kg/km 2000 m K12
A-EQ(SR)(2ZM)2Y

Maximal zulässige Zugspannung während der Installation

5 000 N

Temperaturbereich während des Betriebs

-45 - +70 ºC

Temperaturbereich während der Installation

-15 - +70 ºC

Druckfestigkeit mit 100-mm-Platte

7 000 N

Brandverhalten (CPR)

Fca
Kleinster zulässiger Biegeradius

Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser
